【行業】氫儲運:更高的壓力,更低的溫度(18頁)

儲氫方式上:壓縮氣態儲氫是國內主流儲氫方式,低溫液態儲氫進入示范運營階段。高壓氣態儲氫技術、低溫液態儲氫技術,固態儲氫技術及有機物液體儲氫技術是國內常見的四種儲氫技術。壓縮氣態儲氫具有成本低、技術成熟等優點,在國內外均得到廣泛應用。低溫液態儲氫在國外應用較多,國內應用僅限航天領域,未大規模進入民用領域,與國外先進水平差距較大。有機液態和固體材料儲氫將是未來的主流。有機液態儲氫已無主要技術障礙,但成本較高;固體材料儲氫尚在技術提升階段。目前,固體材料儲氫已經在國外分布式發電、風電制氫、規模儲氫中得到示范應用。

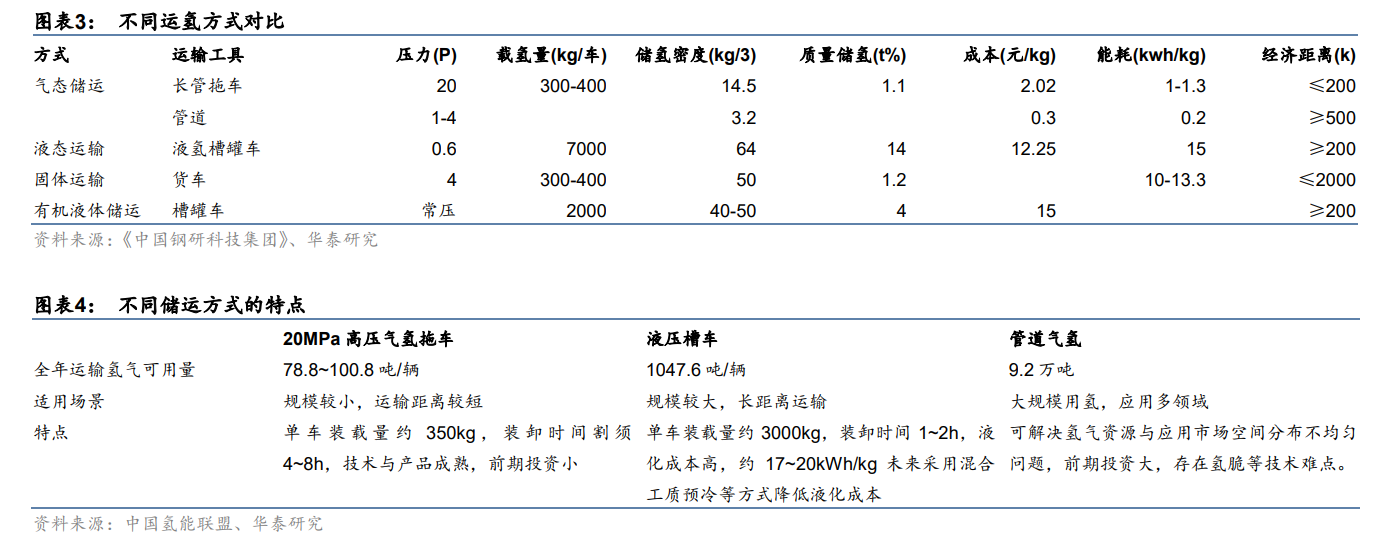

運氫方式上,高壓氣態儲運氫技術相對成熟,是我國現階段主要的儲運方式,液氫單車運氫量大,已開始進入示范階段。氣氫通常以 20MPa 鋼制氫瓶儲存,通過長管拖車運輸,單車運氫量 300-400 公斤,適用于短距離、小規模輸運,正努力往 50MPa 壓力等級提升。液態儲氫運輸方式主要為液氫槽罐車,單車運氫量可達 7000 公斤,適用于距較遠、運輸量較大的場合。管道輸氫是實現氫氣大規模、長距離運輸的重要方式,建設成本較大,靈活性不夠,目前我國僅有 100km 管道建設。據《中國氫能產業基礎設施發展藍皮書》預測,2030 年我國氫氣管道有望達到 3000km。固態儲氫使用貨車運輸,具有儲氫密度高、安全性好、氫氣純度高等優勢,技術復雜,尚無規模化使用。

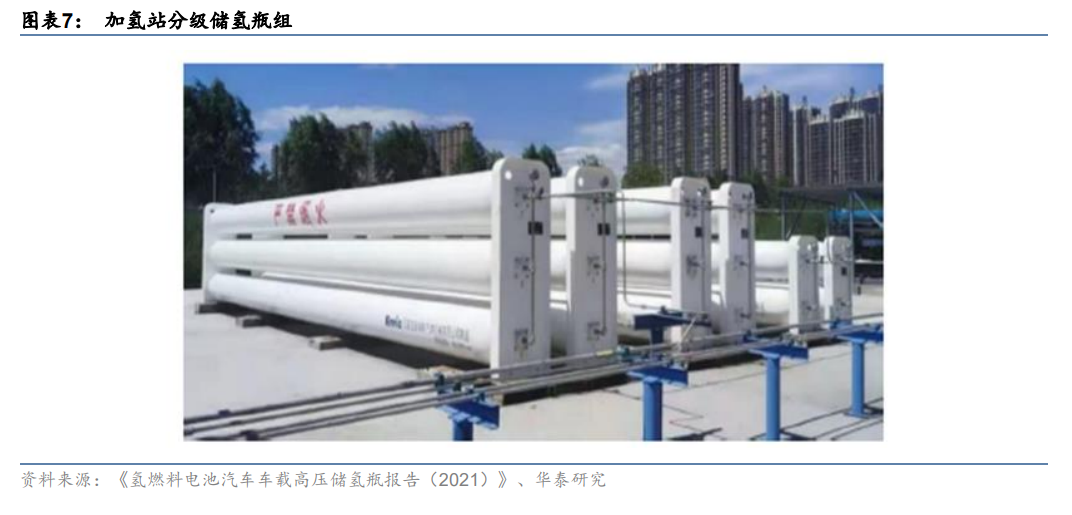

氣態運輸方式下,不斷提升壓力等級是技術升級的主要方向。根據《氫燃料電池汽車車載高壓儲氫瓶報告(2021)》,目前運輸環節以長管拖車為主,20 MPaⅠ型瓶長管運氫車充裝量在 350kg 左右,Ⅱ型瓶長管運氫車的充裝量在 450kg 以上,目前 30 MPa 長管拖車已經量產,正往 50 MPa 壓力等級升級。
