【行業】射頻-5G時代射頻前端大放異彩(55頁)

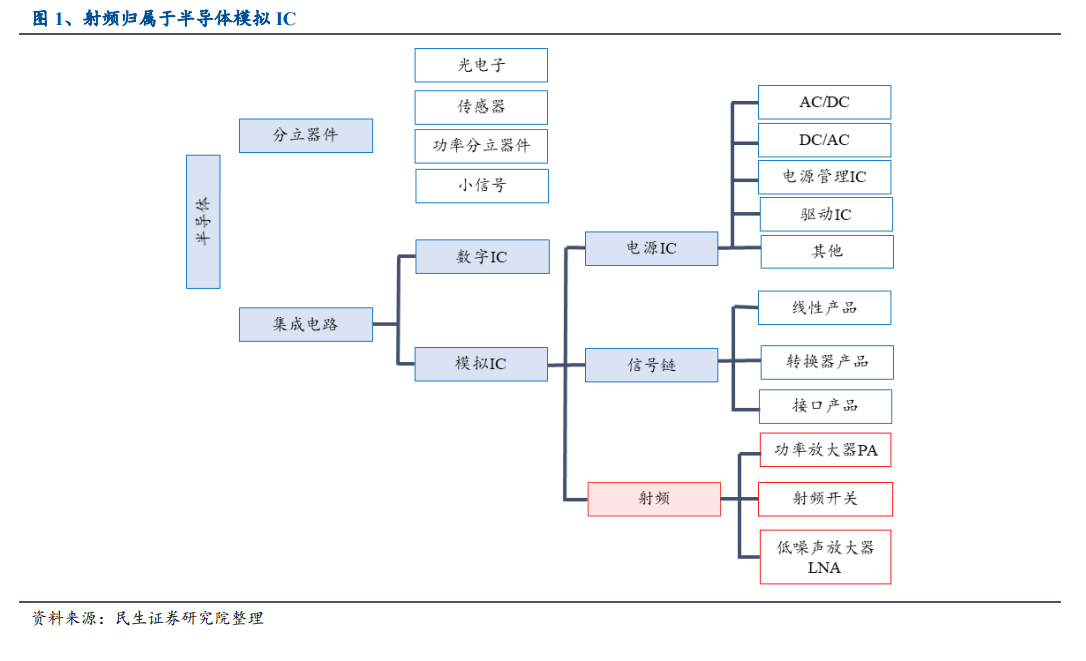

射頻是半導體集成電路中模擬 IC 的重要組成。半導體分為分立器件與集成電路。按處理信號的特點,集成電路分為模擬 IC 與數字 IC,數字 IC 用于處理數字信號(例如 CPU、邏輯電路),模擬 IC 用于收集現實世界中的信號(包括光、聲音、溫度、濕度、壓力、電流、濃度等),并進行包括放大、過濾等處理,可按照處理信號的類型繼續劃分為電源 IC、信號鏈、射頻等。而射頻器件主要包括功率放大器、射頻開關、低噪聲放大器。此外,射頻前端中的濾波器是無源器件(被動元器件),半導體屬于有源器件。

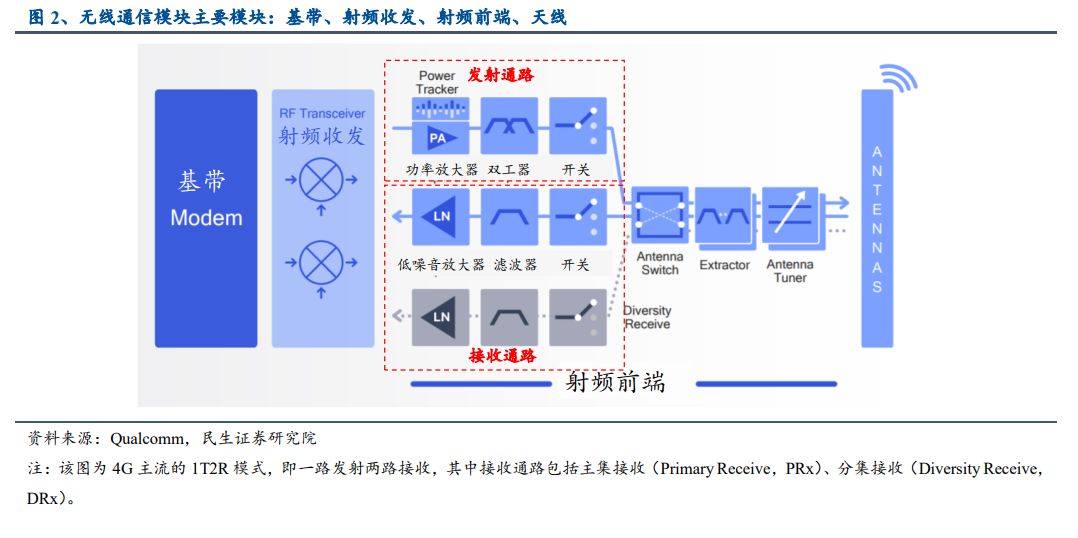

射頻前端為手機無線通信模塊重要部分。手機的無線通信模塊包含四部分,即天線、射頻前端(RFFE,Radio Frequency Front-end)、射頻收發(RF Transceiver)、及基帶(BB,Base Band),共同組成接收通路/下行鏈路(即 Receive,Rx)和發射通路/上行鏈路(即 Transmit,Tx)。簡單來說,基帶信號是指需要的處理信號,如麥克風接收到的音頻,但其頻率較低,不適合距離傳輸(一是天線長度與波長成正比、二是低頻段頻譜資源有限),因此需要把低頻的基帶信號加載到更高頻的電磁波上,即用射頻電流作為載波。以上過程被稱作基帶的調制(反向過程為解調),而射頻前端則是對射頻信號進行過濾和放大。

射頻前端通過 PA、濾波器進行信號的過濾與放大。射頻前端主要器件包括:功率放大器(PA,Power Amplifier)、濾波器(Filter)、開關(Switch)、低噪音放大器(LNA,Low NoiseAmplifier)、調諧器(Tuner)、雙/多工器(Du/Multiplexer)。
