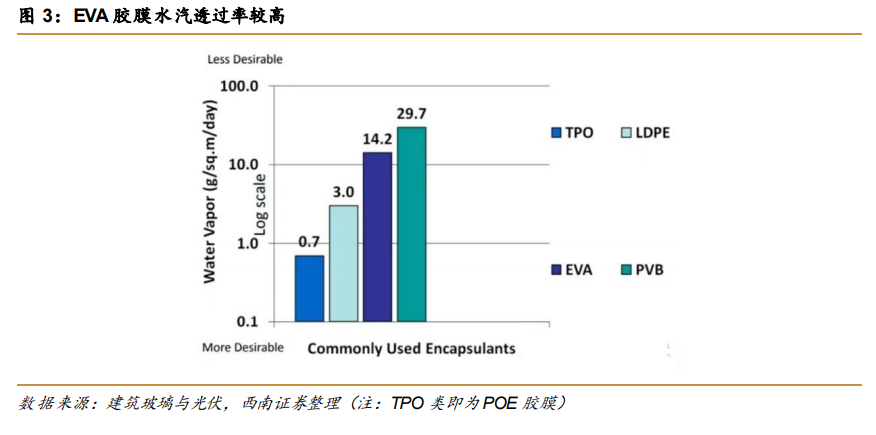

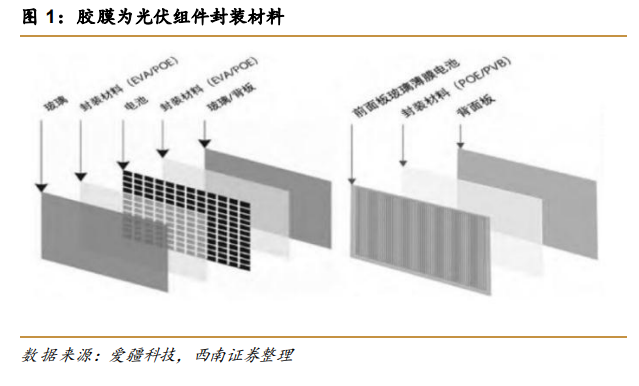

EVA 膠膜水汽阻隔力弱，組件易發生 PID效應：組件產生 PID 效應原因有多種，EVA透水性為其中之一。醋酸乙烯酯中碳氧雙鍵和碳氧單鍵為極性的鍵，和水（極性分子）相親，因此 EVA 膠膜在組件中阻水性差，水汽透過率較高，EVA 易水解產生醋酸后和玻璃中的 Na反應，可以生成大量的自由移動的 Na 離子，再與電池片表面的銀柵線發生反應后會腐蝕電池柵線，導致串聯電阻的升高、組件性能衰減（即 PID 效應），且此類衰減不可恢復。
EVA 易老化和黃變：EVA 的分子鏈為線性結構，由碳氧鍵、碳氫鍵等構成，此類化學鍵在室外濕熱交變環境下以及紫外光照射下會斷裂、重組或氧化，從而產生生色團，使EVA 膠膜有發黃、降解的現象，從而影響組件功率和使用壽命。目前主要通過加入抗氧、紫外吸收或光穩定性等功能助劑，降低 EVA 膠膜氧化分解的速度、增強抗老化及紫外光線的性能、減少黃變程度；加入有機過氧化物的交聯劑，在 EVA 膠膜加熱封裝太陽能電池片的過程中會受熱分解產生自由基，從而引發 EVA 分子鏈的結合，形成網狀結構，可增加分子穩定性。但是 EVA 中殘留的交聯劑在長期老化的過程中也會與助劑發生化學反應，仍會產生氣泡以及黃變。
白色 EVA可增效、降本，通常用于組件背層封裝。在透明 EVA 中加入一定量的鈦白粉、氧化鋅等反光填料，并在切邊收卷后使用電子加速器進行輻照交聯制成的白色 EVA 膠膜，用于背面封裝可提高組件內可見光及紅外線的反射率，進而增加組件功率。尤其在半片組件中，電池片之間縫隙更多，漏光帶來的效率損失更大，故白色 EVA 增效也更顯著。根據 CPIA數據，白色 EVA 可提升組件功率 1.5~3W；單玻組件采用白色 EVA，相對轉換效率可提高0.5%-0.7%左右；雙玻組件采用白色 EVA 相對轉換效率可提高 1%-1.2%左右。
