EDA技術(Electronic Design Automation):即電子設計自動化,是由計算機輔助測試發展而來、以CAD (計算機輔助設計)為建構基礎逐漸完善的一種計算機輔助設計系統。設計者以大型可編輯邏輯器件為主要設計載體,在EDA軟件平臺上,通過硬件描述語言VHDL進行設計,融合了各種計算機技術、電子技術、信息技術和智能技術,實現了電子產品自動化設計。?EDA的起源:在上世紀六七十年代,當時的集成電路大多都是用手工來完成的,因為實際的晶體管數量并不多,電路線也很簡單,并不容易出現錯誤。但是當線路的數量達到上百或者上千以后,電路圖復雜程度加深,這時的人工效率將變得很低,錯誤率增加也導致成本急劇增加,因而更加高效低成本的EDA技術開始在集成電路的設計中被大規模的應用。EDA的定位:從定位上來說,EDA的核心功能就是為集成電路的設計、生產提供自動化輔助設計能力。實現電子設計自動化,需要融合圖形學、計算數學、微電子學、拓撲邏輯學、材料學、人工智能等眾多前沿技術,有極高的行業門檻。發展至今,EDA已是集成電路產業鏈最上游、最高端和最核心的產業。EDA的地位:與龐大的芯片設計、制造、應用行業相比,EDA市場規模并不大。2020年全球EDA市場規模僅為115億美元,但卻支撐著4404 億美元規模的半導體行業,數十萬億美元規模的數字經濟。EDA有著“芯片之母”稱號,同時作為電子產品設計的“基石”和半導體行業的“七寸”,其所涉及的芯片IC設計、布線、驗證和仿真等方面,都直接決定著產業競爭力。

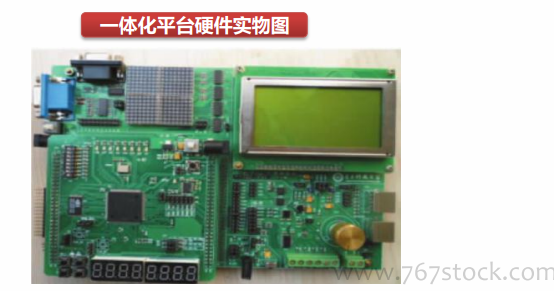

集設計、仿真和測試于一體。現代的EDA軟件平臺集設計、仿真、測試于一體,配備了系統設計自動化的全部工具:配置了多種能兼用和混合使用的邏輯描述輸入工具;配置了高性能的邏輯綜合、優化和仿真測試工具。電子設計師可以從概念、算法、協議等開始設計電子系統,可以將電子產品從電路設計、性能分析到設計出ic版圖或pcb版圖的整個過程在計算機上自動處理完成。較以往的設計方法,大大提高了設計效率,降低了設計者的工作負擔。

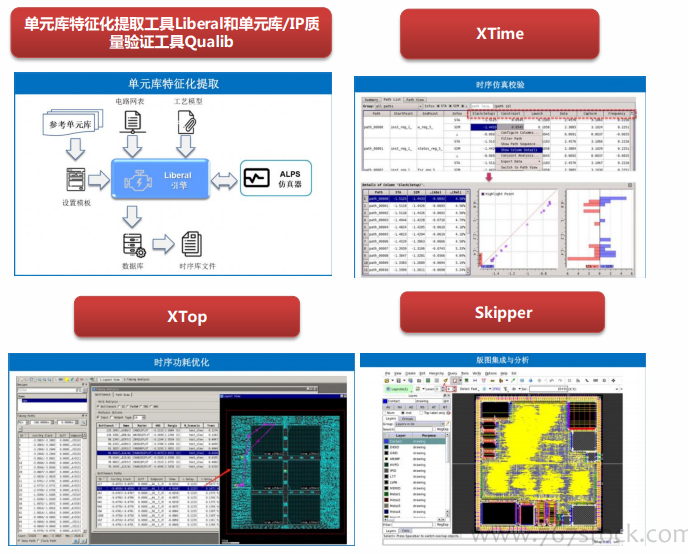

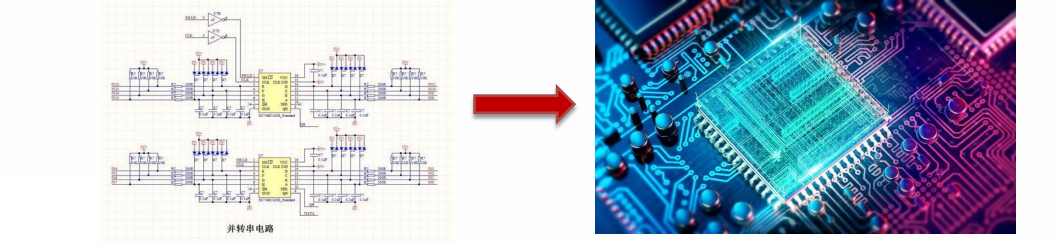

數字電路設計EDA工具。數字電路設計是指電路功能設計、邏輯綜合、物理實現以及電路和版圖分析驗證的過程。這一過程通常分為數字前端和數字后端兩部分,主要包括單元庫準備、邏輯仿真、邏輯綜合、布局布線、寄生參數提取、時序分析與優化、物理驗證和版圖集成與分析等環節。
