【行業】5G之射頻前端-三維度下的三改變(28頁)

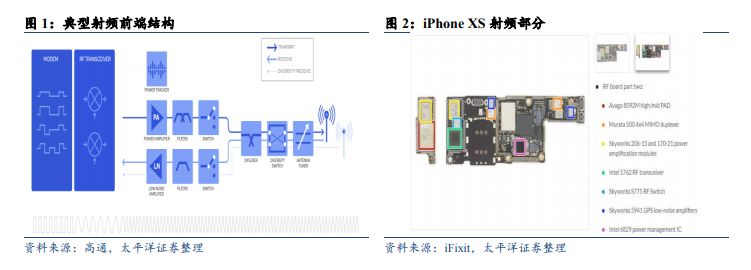

射頻前端(RFEE)是移動通信設備的的重要部件。其扮演著兩個角色,在發射信號的過程中扮演著將二進制信號轉換成高頻率的無線電磁波信號,在接收信號的過程中將收到的電磁波信號轉換成二進制數字信號。無線通信設備中的射頻部分包括射頻前端和天線,射頻前端包括發射通道和接收通道。具體的元器件包括濾波器(Filter)、功率放大器(PA)、射頻開關(Switch)、低噪聲放大器(LNA)、天線調諧器等。射頻部分處于發射狀態時,開關的接收支路關閉發射支路打開,低噪聲放大器處于關閉狀態,從收發機(Tranceiver)發出的信號經過功率放大器(PA)放大,再通過濾波器濾除雜波,通過雙工器(由兩個濾波器組成)后連接到開關的發射支路,信號通過天線發射出去;當射頻部分處于接收狀態時,開關的接收支路打開發射通道關閉,功率放大器關閉,從天線接收到的信號,通過開關的接收支路到雙工器,經過濾波后傳遞給低噪聲放大器放大,放大后傳遞給收發機進行信號處理,完成信號接收。

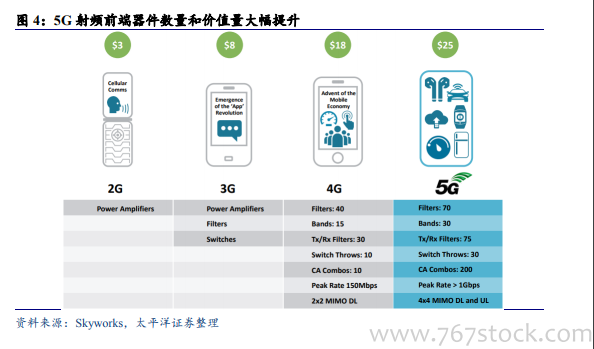

射頻前端價值量隨著通信制式升級而提升。從手機終端單機價值量來看,2G時代射頻前端價值量約3美元,4G時代達到18美金,到5G時代將增長至25美金,增幅近40%。移動終端每增加一個頻段,需要增加1個雙工器,2 個濾波器,1個功率放大器和1個天線開關。未來5G手機將需要實現更復雜的功能,包括多輸入多輸(MIMO)、智能天線技術(如波束成形或分集)、載波聚合(CA)等,射頻前端價值量還將持續提升。

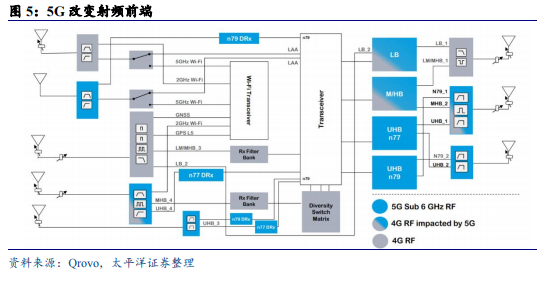

射頻前端在5G時代的重要性日益凸顯。5G需要支持更多的頻段、進行更復雜的信號處理,射頻前端在通信系統中的地位進一步提升。同時射頻前端電路需要適應更高的載波頻率、更寬的通信帶寬,更高更有效率和高線性度的信號功率輸出,自身需要升級以適應5G的變化,在整體結構、材質以及器件數量方面都需要巨大的革新。射頻前端將是5G極具挑戰、又至關重要的領域,行業變革迫在眉睫。
