【行業】時間頻率,被忽視的高精尖通訊領域(29頁)

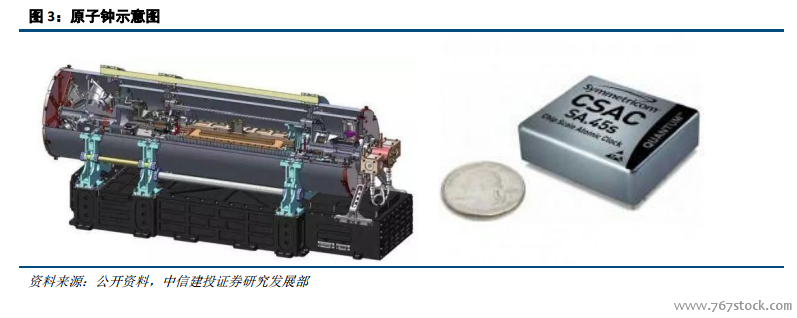

根據原子鐘里的元素主要分為氫原子鐘、銣原子鐘、銫原子鐘。銣鐘精度可以達到 1e-10,目前是工程化應用最廣泛的原子鐘;銫鐘可以達到 1e-12 量級,而氫原子鐘精度誤差可達到每天變化只有十億分之一秒,一般主要是在實驗室及衛星上用得比較多。根據原子鐘裝置技術,一般常用的原子鐘包括:冷原子噴泉鐘、原子光鐘、CPT 原子鐘(相干布居囚禁原子鐘)等。其中 CPT 原子鐘符合小型化趨勢,是未來最具產業前景的原子鐘。美國 NIST 研制的 CPT 原子鐘物理部分甚至比一粒米還要小,CPT 原子鐘被認為可以集成到一個芯片上,也叫芯片級原子鐘(CSCA,chip scale atomic clock),一般可以達到 1e-10 量級以上的精度,具有很好的穩定性。

晶振,是晶體振蕩器簡稱,是一種能把電能和機械能相互轉化的晶體在共振的狀態下工作,可以提供穩定、精確的單頻振蕩。1)從結構上,通常是從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片),石英晶體諧振器,簡稱為石英晶體或晶體;而在封裝內部添加 IC 組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的。2)晶振一般廣泛應用于彩電、計算機、遙控器等各類振蕩電路中,以及通信系統中用于頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信。3)從分類上看,可分為:非溫度補償式晶體振蕩器、溫度補償晶體振蕩器(TCXO)、電壓控制晶體振蕩器(VCXO)、恒溫控制式晶體振蕩器(OCXO)和數字化/μp 補償式晶體振蕩器(DCXO/MCXO)等幾種類型。

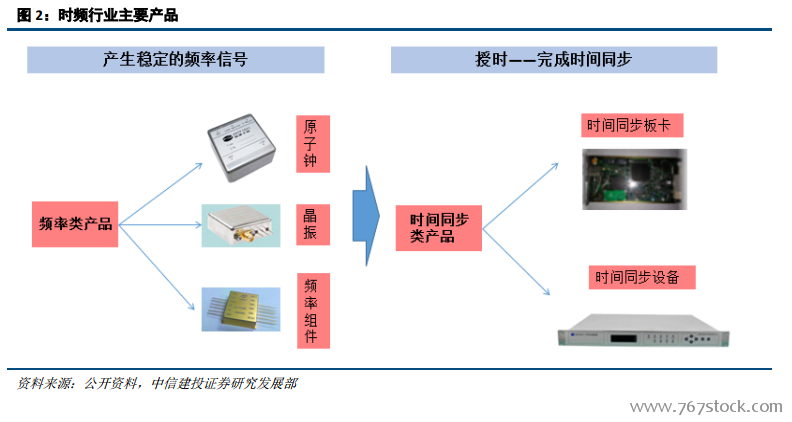

從產品形態上,目前主要分為兩種:時間同步板卡及模塊、時間同步設備。1)時間同步板卡及模塊,一般以標準時間頻率信號為參考,產生、保持、分發系統或設備所需要的各種時間和頻率信號,通常主要在通信基站、軍用領域比較多;2)時間同步設備,就是通常所說的時間服務器,一般通過接收北斗/GPS/標準時間信息,產生、保持時間頻率信號,并通過有線或無線方式進行接收或傳遞,為系統提供多種形式的時間和頻率信號。產品主要應用于通信、電力、交通、國防等軍民用。
