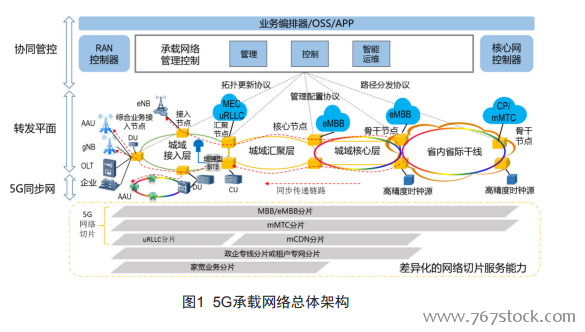

5G承載網絡總體架構。5G承載網絡是為5G無線接入網和核心網提供網絡連接的基礎網絡，不僅為這些網絡連接提供靈活調度、組網保護和管理控制等功能，還要提供帶寬、時延、同步和可靠性等方面的性能保障。

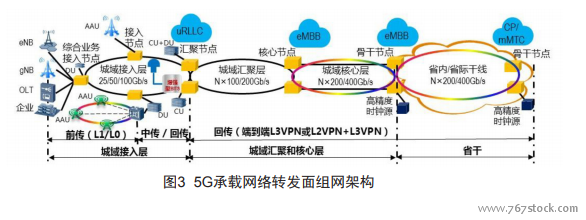

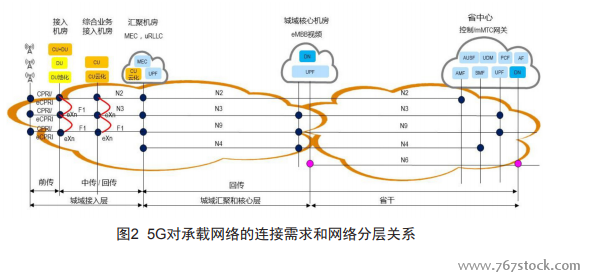

5G中回傳承載需求。5G中回傳承載網絡方案的核心功能要滿足多層級承載網絡、靈活化連接調度、層次化網絡切片、4G/5G混合承載以及低成本高速組網等承載需求，支持L0~L3層的綜合傳送能力，可通過L0層波長、L1層TDM通道、L2和L3層分組隧道來實現層次化網絡切片。
5G承載網絡管控架構。5G網絡涉及無線、核心網和承載網絡，同時支撐多種網絡應用場景，通過SDN架構實現端到端網絡和業務的協同，提升業務自動化開通部署和智能運維能力。5G網絡協同管控架構如圖18所示。
