POE 最先被陶氏化學公司生產出來，出現后引起全球橡塑界廣泛關注。陶氏化學公司于1993 年率先工業化生產 POE，商品名為 EngageTM。采用 CGC 催化劑，以 IsoparTM E（美國埃克森美孚公司的混合烷烴溶劑）為溶劑，結合其專有的 InsiteTM 溶液聚合技術，聚合溫度80-150℃，壓力為 1.0-4.9MPa，成功開發了基于乙烯-1-辛烯共聚物和乙烯-1-丁烯共聚物的 POE，密度 0.850-0.885g/cm3。

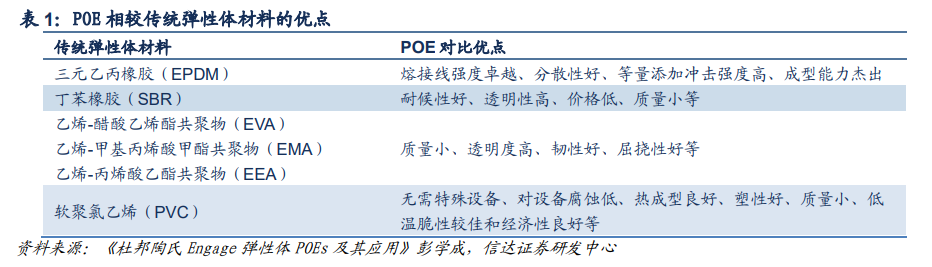

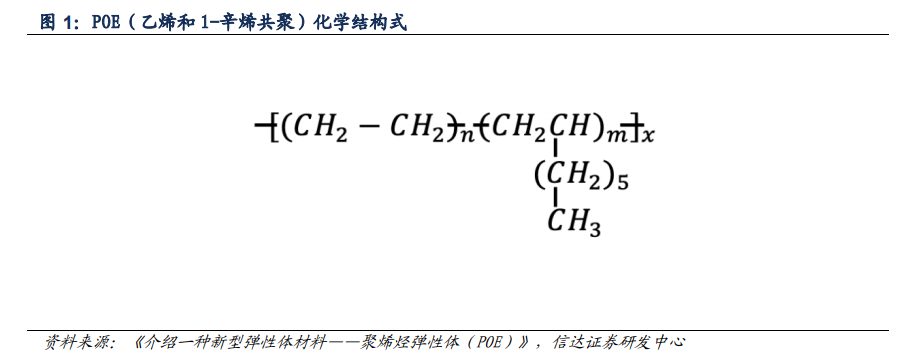

POE 與傳統彈性體材料 EPDM、SBR 等相比有諸多優勢，優異性能與其結構特點有關。POE 的結構方面有以下特點：（1）α-烯烴（如辛烯）的柔軟鏈卷曲結構和結晶的乙烯鏈作為物理交聯點，使其既具有優異的韌性又具有良好的加工性；（2）相對分子量分布窄，與聚烯烴兼容性好，具有較佳的流動性；（3）沒有不飽和雙鍵，耐候性優于其它彈性體；（4）較強的剪切敏感性和熔體強度，可實現高擠出，提高產量；（5）良好的流動性可改善填料分散效果，可提高制品熔接痕強度。

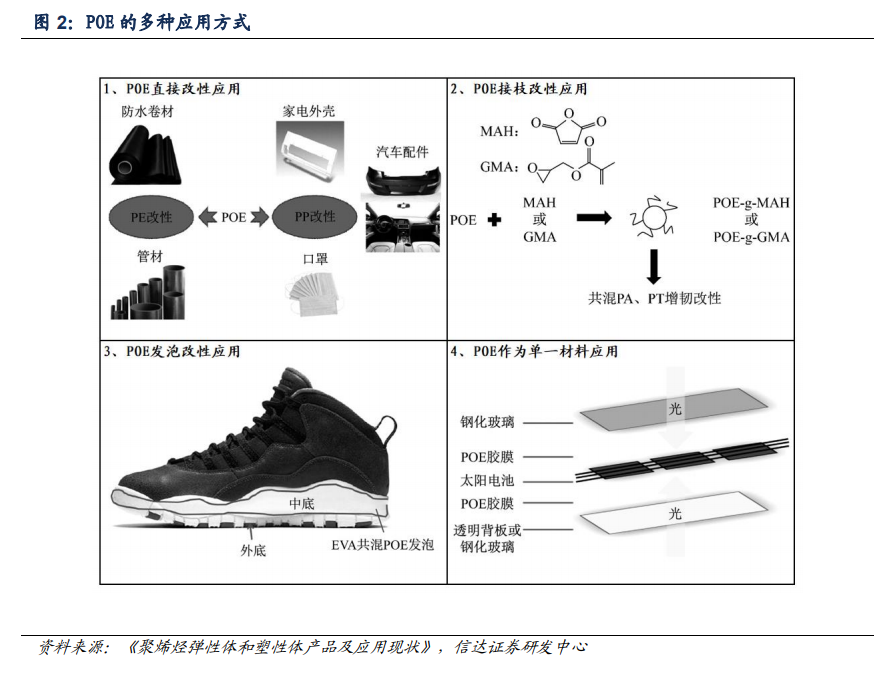

獨特的形態結構賦予 POE 特殊的性能，從而使其擁有多種應用方式，有著廣泛的用途。（1）POE 可直接用于改性，即直接與 PE、PP 等材料共混，起到增韌、抗沖擊等效果。POE 直接改性 PP 是其重要的市場應用，主要針對汽車零配件、家電外殼和口罩領域。POE 直接改性PE 主要應用于防水卷材和管材領域。（2）POE 可接枝后再用于改性。一般是 POE 接枝極性單體（MAH 或 GMA 等）后，再與 PA、PT 等聚酯類聚合物共混，改善其沖擊性能，起到增韌的效果。（3）POE 可在發泡領域，對 EVA 進行改性。EVA 底跑鞋在一定里程后會無法變回原來狀態，緩沖能力降低。POE 可替代 EVA 單獨發泡作為運動鞋中底，綜合考慮 EVA 的價格優勢，可將 POE 和 EVA 共混，產品質量更輕，壓縮回彈更好，觸感良好，泡孔均勻細膩，撕裂強度高。（4）POE 可作為單一材料，應用于光伏膠膜領域。目前光伏組件用的封裝膠膜主要包括 EVA 膠膜和 POE 膠膜。
