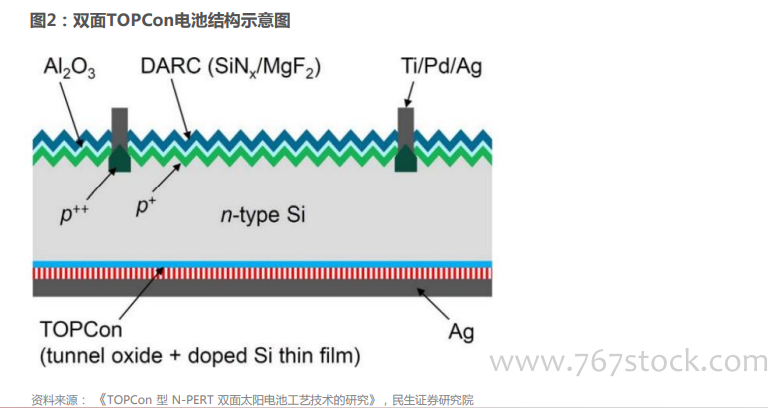

TOPCon：隧穿氧化層鈍化接觸技術。TOPCon電池是一種基于選擇性載流子原理的隧穿氧化層鈍化接觸（Tunnel Oxide Passivated Contact）太陽能電池技術，其電池結構為N型硅襯底電池，在電池背面結構為：超薄氧化硅+摻雜硅薄層，形成了鈍化接觸結構，有效降低表面復合和金屬接觸復合。電池背表面為H型柵線電極，可雙面發電。

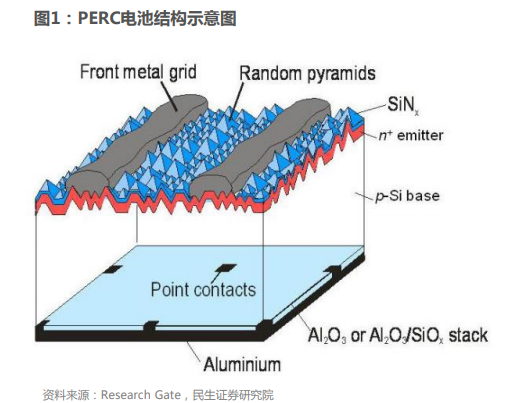

PERC電池金屬電極與硅片直接接觸，兩種材料功函數不匹配，導致接觸界面能帶彎曲，并產生大量的少子復合，對電池片的轉化效率產生負面影響。目前產線效率約23.2%、最高可達23.56%，接近其理論極限24.5%（德國哈梅林太陽能研究所測算）。

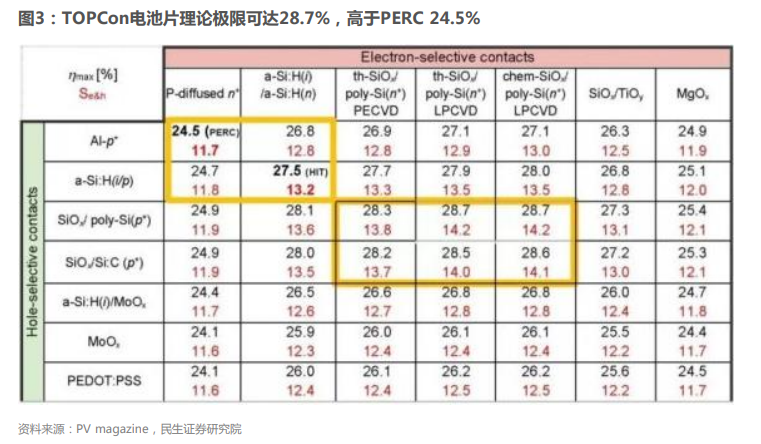

特殊表面鈍化層為TOPCon帶來效率優勢。TOPCon電池采用極薄的SiO2鈍化層，外側使用100nm的N型Poly-Si背場，增大內建電場，促進載流子分離，提高轉化效率。但仍使用了SiNx等導電性差的反射層，電極需要高溫燒穿該層與Poly-Si接觸，依舊會有較高的界面復合，對電池效率形成一定限制。目前產線效率約24.6%，預期提升至25%左右。單面鈍化理論極限效率為24.9%，雙面鈍化理論極限效率為28.7%，但前鈍化層生產工藝復雜，未能得到有效突破。
