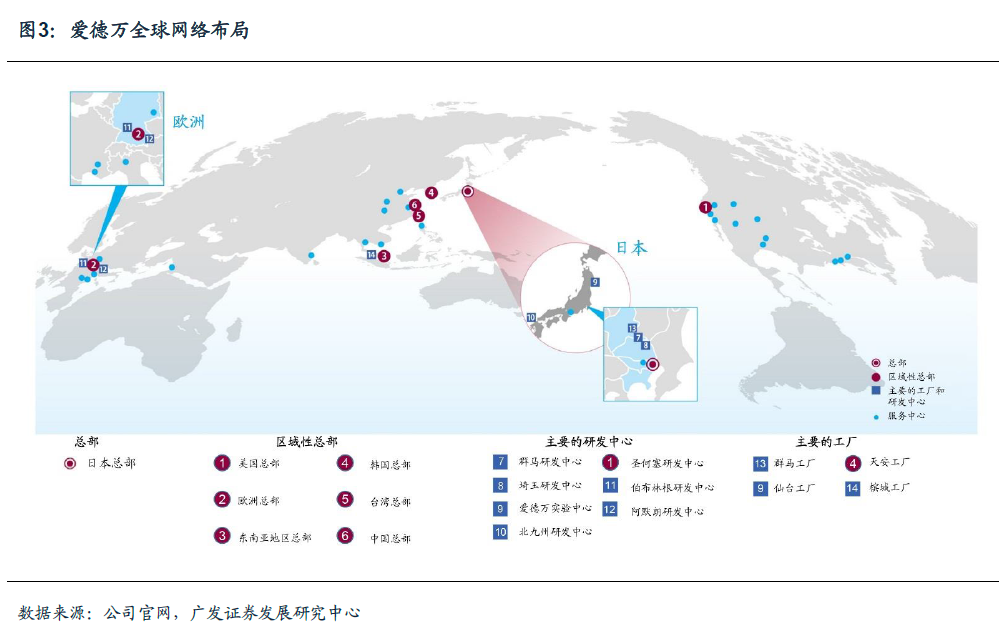

電子測量儀器廠商的華麗升級之路。愛德萬測試公司（ADVANTEST）總部位于日本東京，成立于1954年，主要從事大規模集成電路自動測試設備及電子測量儀器的研發、制造、銷售和服務。集成電路測試設備不僅可檢測芯片功能合格性和確保終端產品品質，還可提供關于設計、制造過程的薄弱環節信息，有助于提高芯片制造水平。六十多年來，愛德萬測試致力研發、不斷追求創新，憑借其優秀的經營理念和尖端的技術，已成為全球最大的集成電路自動測試設備供應商之一。

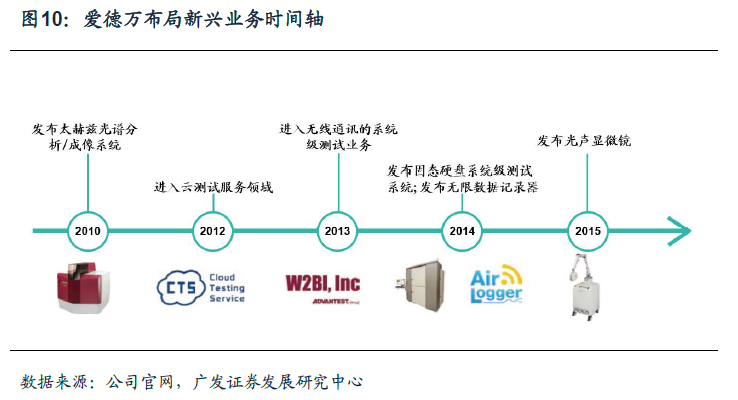

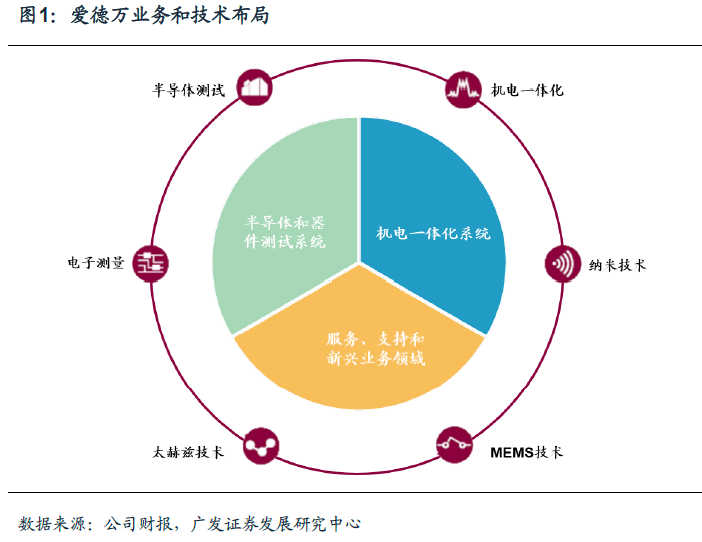

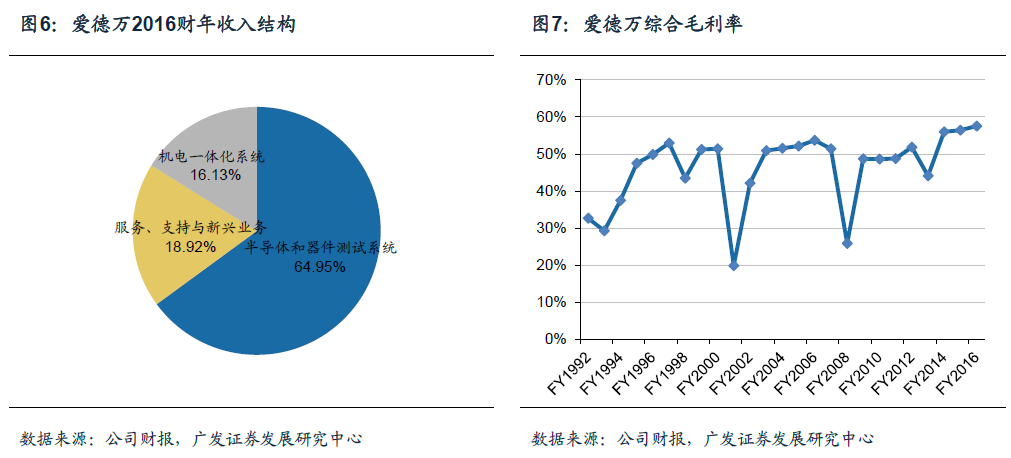

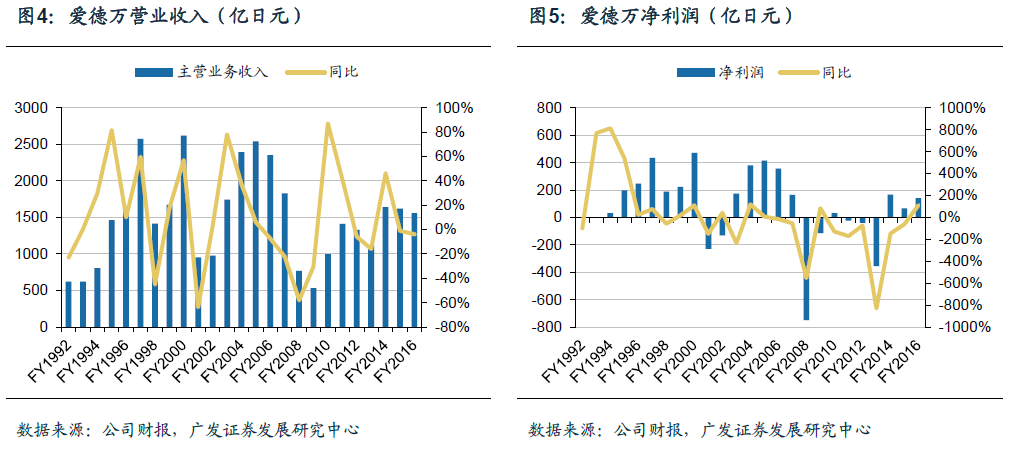

聚焦三大業務領域板塊，產品枝繁葉茂。2016財年愛德萬營業收入達1559.16億日元（折合美元約14.42億），凈利潤達142.01億日元（折合美元約1.31億）。目前愛德萬的業務涵蓋半導體和器件測試系統、機電一體化系統以及新興業務和服務領域，2016財年年三項業務領域收入分別占總收入的64.95%、16.13%和18.92%。除了2001、2008兩個財年，公司近20年來綜合毛利率均保持在40%以上，近三年毛利率高達55%以上。
半導體和器件測試系統旨在為半導體和電子元器件產業提供測試機產品，包括存儲器測試機和非存儲器測試機。測試機是檢測芯片功能和性能的專用設備，測試機對芯片施加輸入信號，采集被檢測芯片的輸出信號與預期值進行比較，判斷芯片在不同工作條件下功能和性能的有效性。作為公司最主要的業務領域，2016財年營收規模達1012.66億日元。自2002財年以來，半導體和器件測試系統業務營收占比均保持在60%以上。
模擬/混合信號/傳感器IC測試系統：EVA100系列。EVA100是愛德萬測試新進推出的低成本集成電路測試平臺，適合測試低管腳數的模擬、混合信號及傳感器產品，例如電源IC、放大器、傳感器，音頻編解碼IC（Audio Codec）等。這款測試平臺采用可擴展的架構設計，能靈活執行多種測量功能。操作界面非常直觀，使用者不必具備高級編程能力即可操作，能同時進行多功能測試，是中小型IC設計公司測試設備的首選。此外，EVA100系統在工程研發和量產測試中采用相同的測試程序，有助于用戶在其業務運營的全過程中建立標準化的測試環境。EVA100使半導體制造商無需投入時間和精力對來自不同系統的測試數據進行關聯性分析，有助于大幅縮短產品的上市時間。
電子束刻蝕系統。電子束刻蝕是一種無需使用掩膜而直接在基板上蝕刻納米級電路圖的技術。公司該系列產品包括F7000、F5113和F3000。10納米級電子束刻蝕系統F7000支持包括掩膜、晶圓、納米壓印模板等不同材料、不同尺寸和不同性質的基底，可應用于先進大規模集成電路、半導體器件加工、微納光子學、微機電系統和其他納米工藝。它在小批量狀況下具備成本優勢，具有出色的分辨率和吞吐量。
