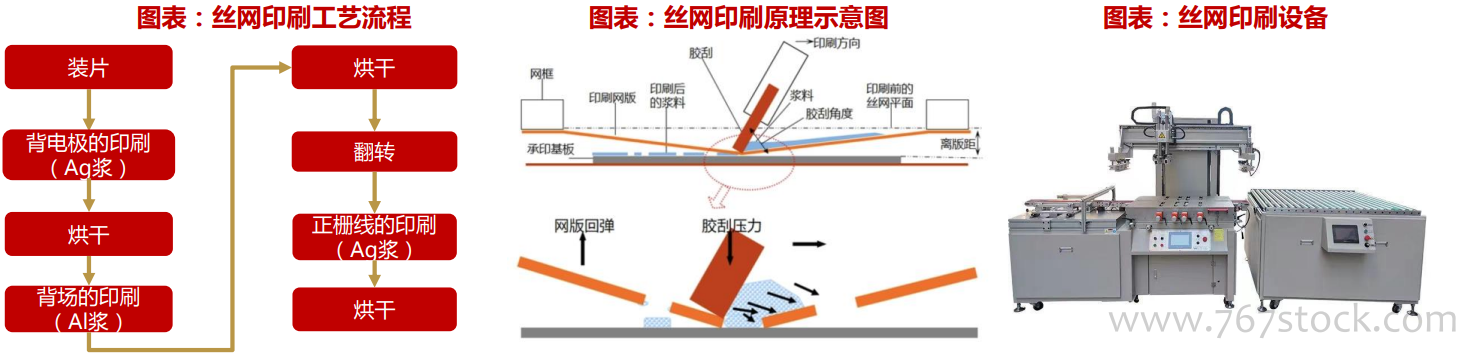

絲網印刷：利用絲網圖形部分網孔透漿料，非圖文部分網孔不透漿料。印刷時絲網一端倒入漿料，用刮刀實施壓力并朝絲網另一端移動。油墨在移動過程中被刮板從圖形部分網孔擠壓到基片上。漿料的黏性作用使印跡固定在一定范圍內，印刷過程中刮板和絲網印版和承印物接觸，接觸線隨刮刀移動。當刮板刮過整個印刷區域后抬起，絲網脫離基片，工作臺返回到上料的位置。絲網印刷也存在幾點不足：一是容易造成污染和原料浪費，二是目前印刷精度和印刷細柵的高寬比很難再提高，但更大的高寬比金屬柵極卻是提高電池光電轉換效率的關鍵環節。

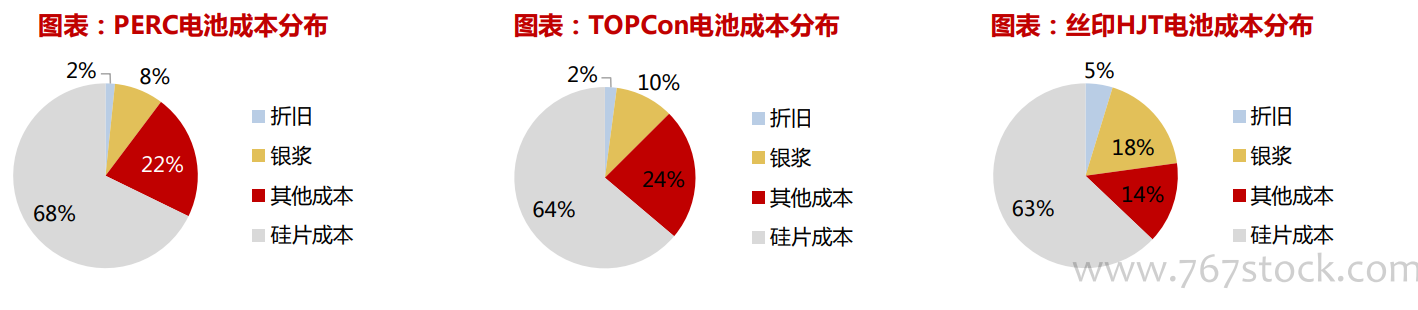

目前主要有兩大改進方向：1）減少低溫銀漿的使用量以及銀粉使用量。用賤金屬代替部分或全部銀粉，如銀包銅、電鍍銅、噴墨打印等；2）提高轉化率。如增加主柵數目減小主柵和細柵的寬度，增大細柵線高寬比、減少細柵線電阻率，提高電池受光面積等。銅電鍍工藝完全去銀化大幅降低生產成本，因此銅電鍍工藝有望成為主流趨勢。

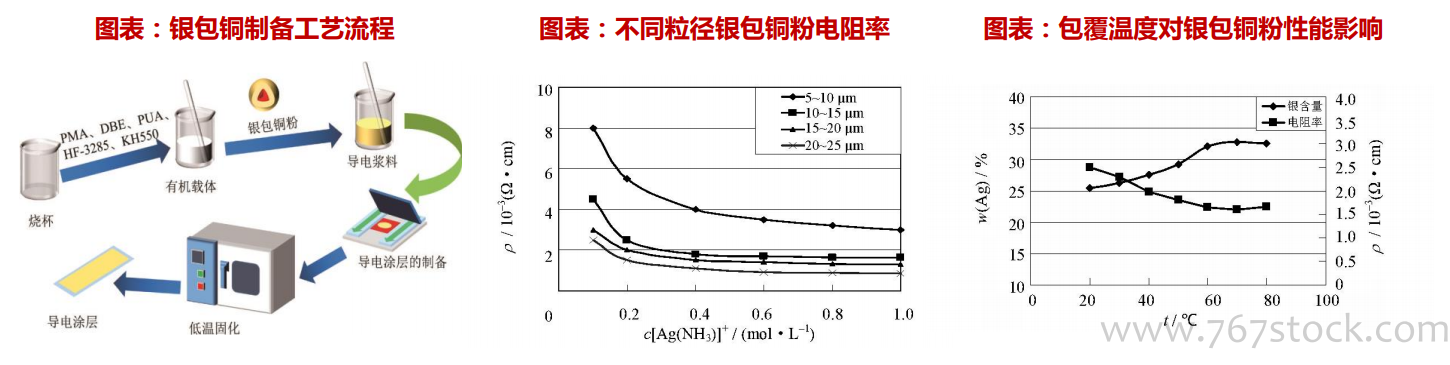

銀包銅技術能夠使銀耗量降低，但缺點是效率無法提升，且可能會出現新的問題。1）銀與銅的熔點與硬度不同，在高溫情形下會出現脫銀、銅氧化提高電阻等現象，所包裹的銀的均勻性降低；2）絲網印刷工藝中球粉顆粒需要具有足夠的過網性，這就要求銅粉的直徑小于15微米，加工成本大幅增加；3）組件的質量可靠性與工藝的性能測試還有待驗證。
