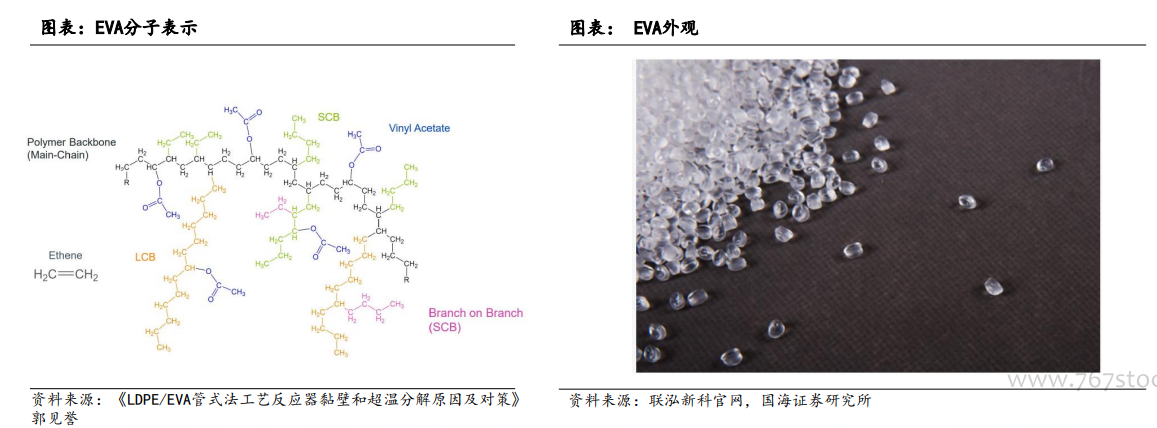

乙烯-醋酸乙烯共聚物（EVA）由乙烯和醋酸乙烯（VA）在高溫、高壓下聚合制得，是由具有不同的鏈長和鏈結構的分子無規聚合物共聚組成的無規混合物，醋酸基無序排列在聚合物的每個主鏈上。與聚乙烯相比，EVA樹脂由于在分子鏈中引入了醋酸乙烯單體，從而降低了結晶度，提高了韌性、抗沖擊性、填料相溶性和熱密封性能，被廣泛應用于發泡鞋材、光伏膠膜、電線電纜、熱熔膠、涂覆料及農膜等領域。

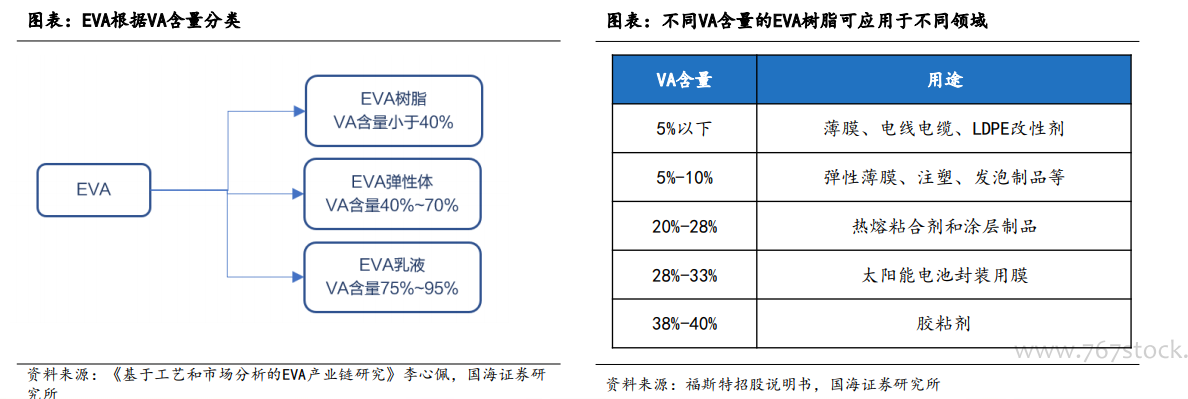

按照VA含量不同，可以將EVA分成三類，即EVA樹脂（VA含量小于40%）、EVA彈性體（VA含量40%～70%）和EVA乳液（VA含量75%～95%）。對于EVA樹脂，VA含量、熔融指數（MFR）和晶點數是影響其性能的主要指標。當MFR一定時，隨著VA含量增加，EVA樹脂的彈性、粘結性、透明性、相容性越好。VA含量一定時，MFR值降低則軟化點下降，表面光澤和加工性改善，MFR值升高則EVA的抗沖擊性提高。光伏膜料一般要求VA含量28%～33%、MFR25 g/10min，且晶點數低，生產難度大。
管式法的優勢是可以較大規模的生產VA含量低于30%的EVA樹脂，單套常規產量為20~30萬噸/年，最高可達40萬噸/年。由于管式反應器內壓力梯度大，反應時間短，因此產品的長支鏈少，且分子量分布較窄。釜式反應器的單套常規產量為10萬噸/年，最大產量也僅為15萬噸/年，但其可生產VA含量低于40%的EVA樹脂，產品附加值高且牌號較多。
