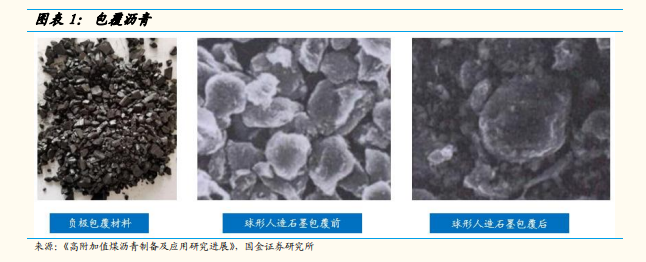

包覆材料改善負極性能，瀝青基為主流。目前負極包覆材料按路線分為兩大類，一是傳統石墨負極領域以包覆瀝青為主，采用固相法或者液相法，成本&性能均較佳。包覆瀝青一種具有特殊性能的瀝青材料，經炭化后得到無定形碳包覆層，修飾石墨中的孔洞、溝槽、裂紋等缺陷，提高材料的電化學可逆容量和循環性能。二是在硅負極領域，主要采用 CVD 法以甲烷等碳源做氣相沉積，包覆更加一致均勻但成本較高。

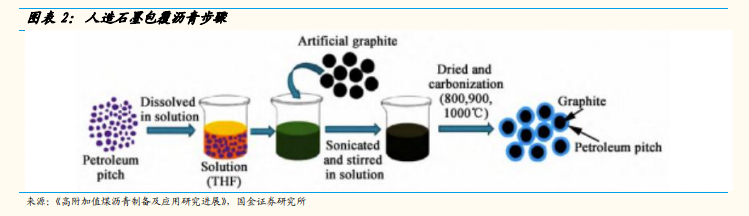

人造石墨包覆流程：將石墨粉末與包覆劑（瀝青、 樹脂）等混合, 經固化-熱解炭化，獲得塊狀包覆材料，而后將其粉碎至合適粒度,制得電池負極材料。該包覆層主要起到以下幾方面作用：(1)能夠防止電解液的共嵌入現象，從而有效降低石墨的不可逆容量；(2)碳包覆能夠有效防止石墨在充放電過程中的石墨層的剝離、粉化，提高石墨材料的循環穩定性；(3)對于比表面積較大的石墨，無定形碳能夠填充入孔隙中，從而提石墨材料的振實密度高，并降低其比表面積；(4)提高鋰離子電池的熱穩定性。

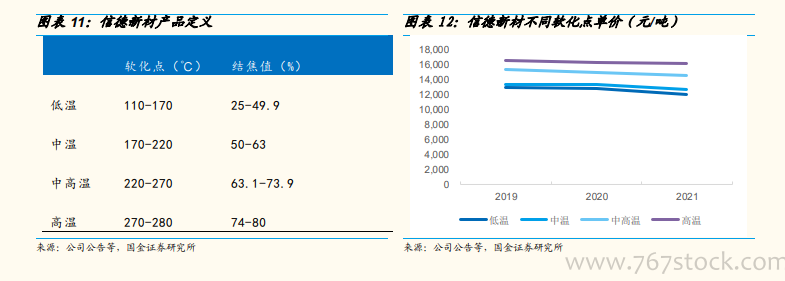

高軟化點產品具有溢價，未來滲透率有望提升。根據信德新材包覆材料根據軟化點不同分為四大分類，分別為低溫（110-170℃）、中溫（170-220℃）、中高溫（220-270℃）、高溫（270-280℃），信德新材 2019-2021 年高溫包覆材料銷量占比從 37%提升至 45%。高溫包覆材料產品具有溢價，2021 年高溫產品單噸毛利約 8k 元/噸，中高溫、中溫、低溫分別為 6.6k、6.8k、7.2k 元/噸。
