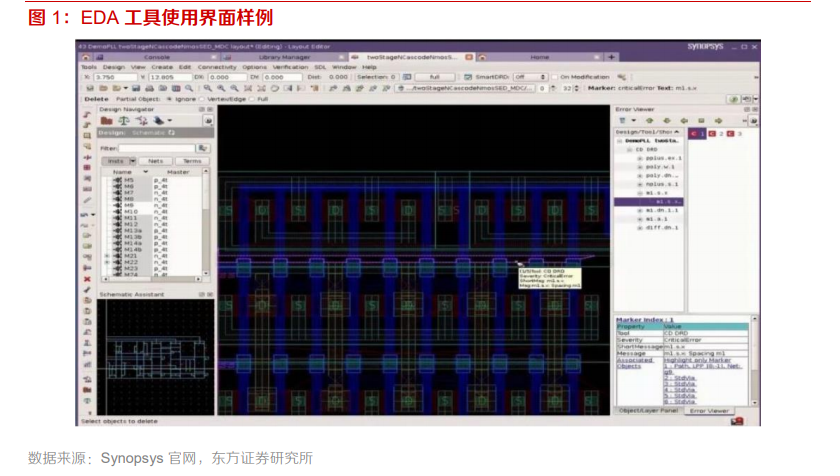

EDA（Electronic Design Automation，電子設計自動化）是指利用計算機軟件完成大規模集成電路的設計、仿真、驗證等流程的設計方式，融合了圖形學、計算數學、微電子學，拓撲邏輯學、材料學及人工智能等技術。隨著集成電路產業的發展，設計規模越來越大，制造工藝越來越復雜，設計師依靠手工難以完成相關工作，必須依靠 EDA 工具完成電路設計、版圖設計、版圖驗證、性能分析等工作。EDA 軟件作為集成電路領域的上游基礎工具，貫穿于集成電路設計、制造、封測等環節，是集成電路產業的戰略基礎支柱之一。

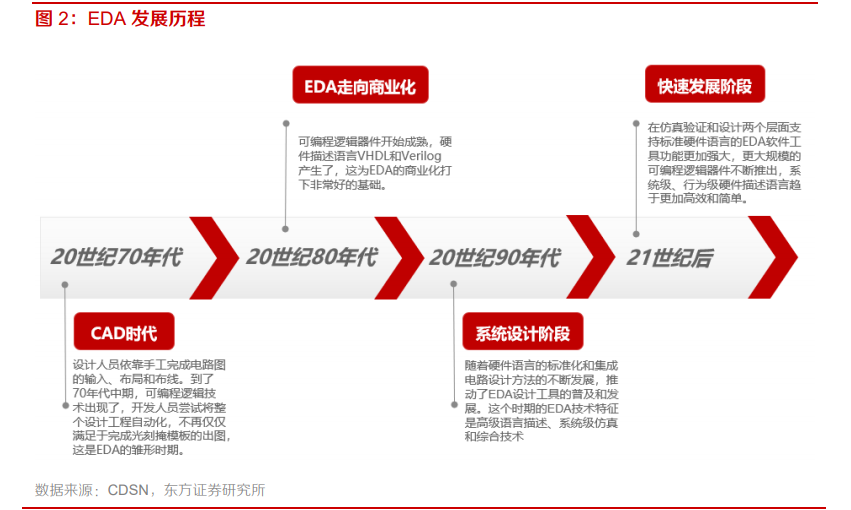

EDA 作為集成電路設計的基礎工具，大致經歷了四個發展階段，目前已在計算機、通信、航天航空等領域發揮著重要作用。在 20 世紀 70 年代，由于當時電路集成度不高，設計人員可以依靠手工完成電路圖的輸入、布局和布線。但隨著集成電路產業的快速發展，面對現今已達萬億門級的集成度，再憑手工完成電路設計已具有極高的難度。在此期間，EDA 從一開始的通用 CAD 輔助電子設計，逐步走上了專業化、商業化的道路，EDA 技術上也不斷實現突破，軟件工具功能愈發強大。

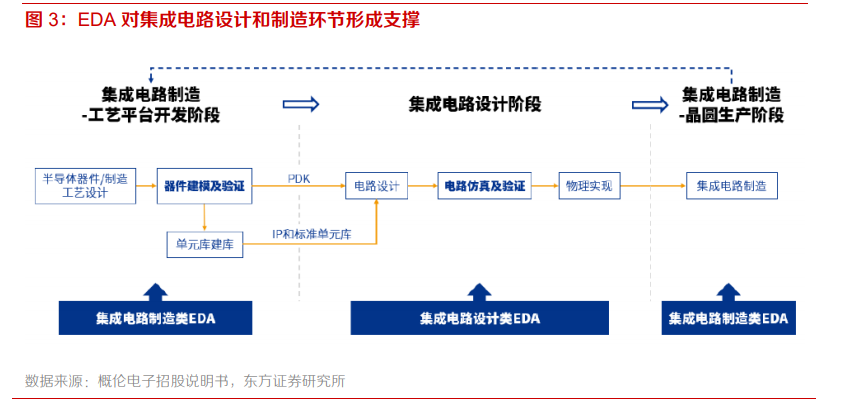

EDA 主要對現代集成電路設計和制造環節形成支撐。一個完整的集成電路設計和制造流程主要包括工藝平臺開發、集成電路設計和集成電路制造三個階段，而這三個階段均需要對應的 EDA 工具作為支撐，包括用于支撐工藝平臺開發和集成電路制造兩個階段的制造類 EDA 工具以及支撐集成電路設計階段的設計類 EDA 工具。同時，EDA 是連接設計和制造兩個環節的紐帶和橋梁，如集成電路設計企業需通過加載晶圓廠提供的特定工藝平臺的 PDK（或 IP 和標準單元庫），獲取電路設計所需的必要信息和數據，進而開展設計工作，而 PDK 的生成及驗證環節是需要 EDA 支撐的。
