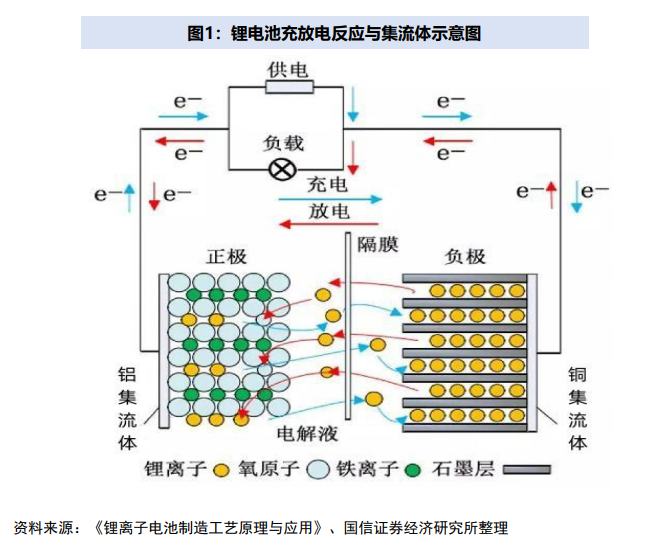

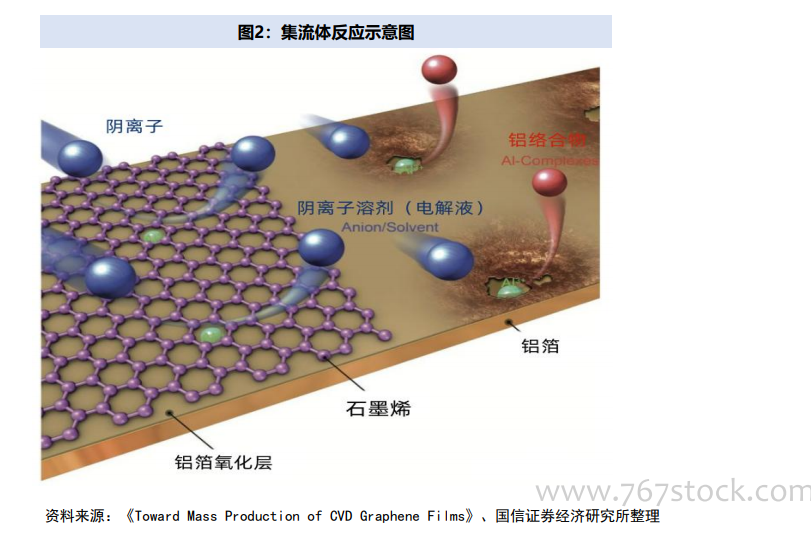

一般而言，在鋰電池集流體中，正極通常使用鋁箔，負極使用銅箔，原因在于：正極電位較高，負極電位較低。銅箔在較高電位時容易被氧化，故主要用于負極集流體，厚度通常為6-12um，目前以6um厚度為主。鋁箔在較低電位時腐蝕問題嚴重，因此主要用于正極集流體，厚度通常為10um-16um，目前以12um厚度為主。
集流體輕薄化主要帶來：1.降低電池的材料成本；2.通過減薄和減重從而提升電池能量密度，相較8um鋰電銅箔，采用6um/4.5um鋰電銅箔分別可提升鋰電池5%/9%的能量密度。

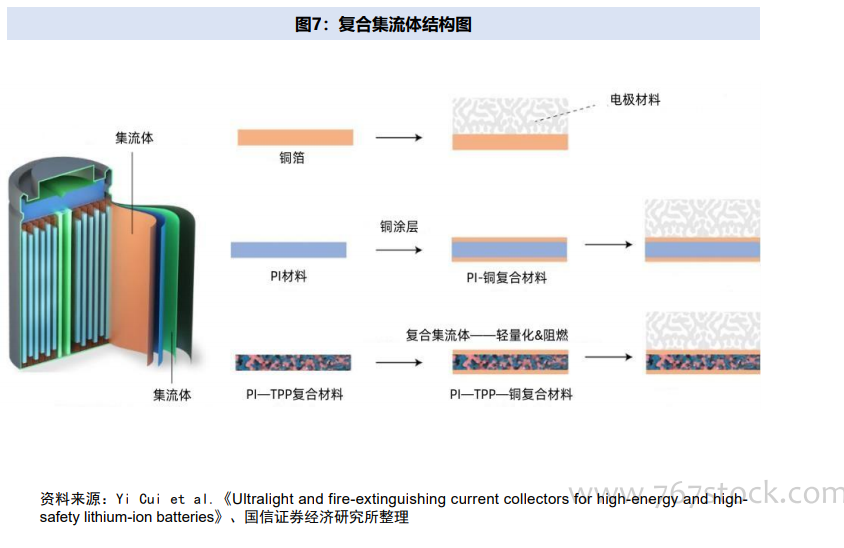

復合集流體可有效防止熱失控。一方面如下圖8所示，復合集流體金屬層較薄，因銅箔而產生的毛刺尺寸小，并因為高分子材料層作為絕緣材料會發生斷路效應，故而刺穿的隔膜的可能性低，因而可有效防止電池自燃。
